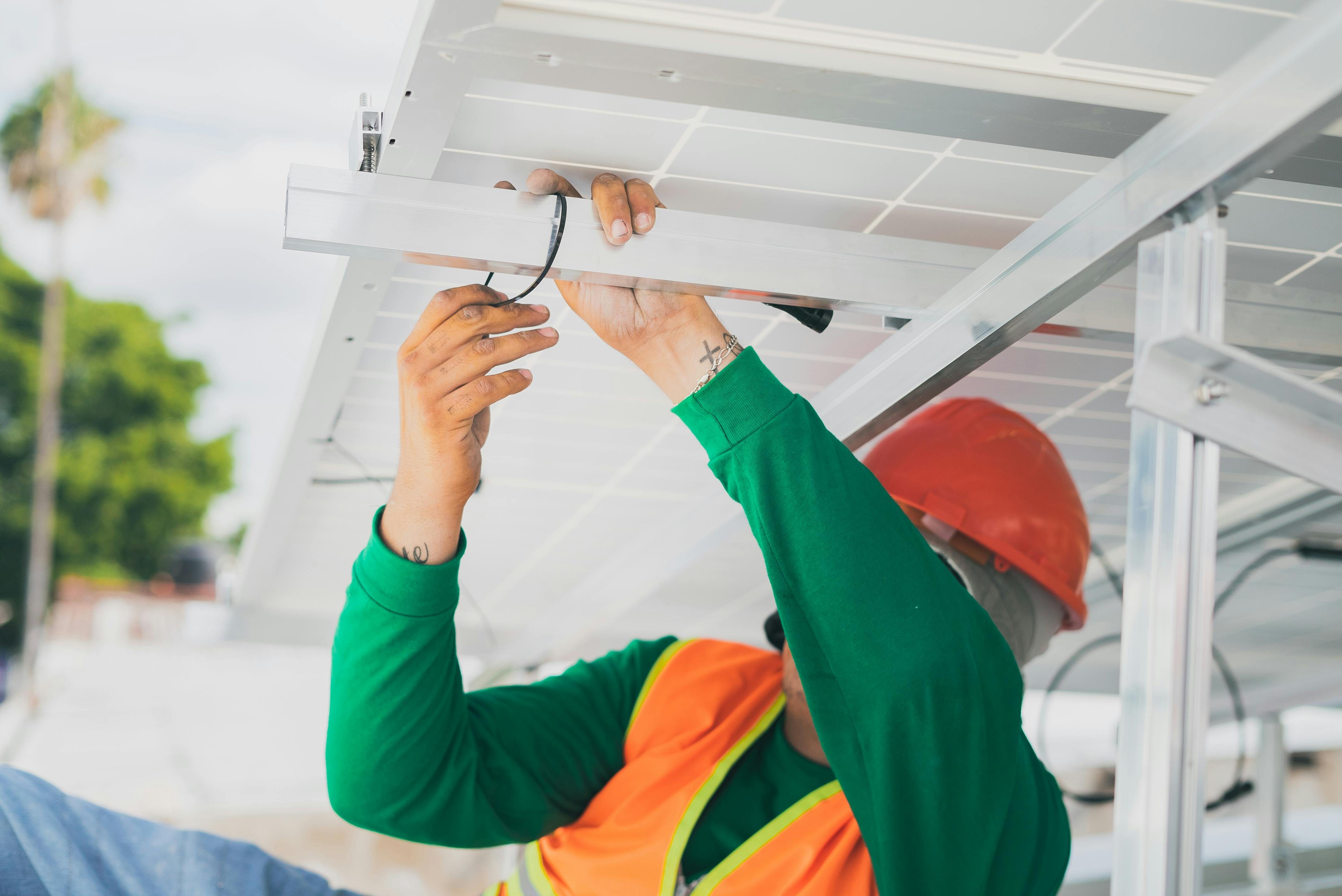

Komponenten von bodenmontierten Photovoltaik-Montagestrukturen (PV).

Eine Photovoltaik-Montagestruktur ist ein spezielles Trägersystem zur Platzierung, Installation und Sicherung von Solarmodulen in einem Solarstromerzeugungssystem. Freiflächen-PV-Strukturen bestehen typischerweise aus dem Fundament, tragenden Teilen und Anschlüssen. Nachfolgend finden Sie eine detaillierte Beschreibung der einzelnen Komponenten:

1. Stiftung

• Funktion:
  Das Fundament bildet den Grundträger für das Montagesystem. Seine Hauptaufgabe besteht darin, verschiedene vom System getragene Lasten auf den Boden zu übertragen und so langfristige Stabilität und Sicherheit zu gewährleisten. Das Design und die Bauqualität des Fundaments wirken sich direkt auf die Zuverlässigkeit und Lebensdauer der gesamten PV-Anlage aus.

• Häufige Typen:
  Abhängig von den geologischen Bedingungen und Installationsanforderungen können Fundamente in folgende Kategorien eingeteilt werden:

• Betonfundamente: Starke Tragfähigkeit und Stabilität; Geeignet für Gebiete mit günstigen geologischen Bedingungen.

• Pfahlgründungen: Anpassbar an komplexe geologische Bedingungen wie weiche Böden oder kollabierbarer Löss.

• Erdankerfundamente: Sichern Sie die Struktur mit vergrabenen Ankern, die auf Bodenreibung und Ankerkraft basieren. Diese sind einfach zu konstruieren und kostengünstig.

2. Spalten

• Funktion:
  Säulen dienen als primäre vertikale Stütze, tragen das Gewicht der PV-Module und der zugehörigen Ausrüstung und übertragen diese Lasten auf das Fundament. Sie stellen sicher, dass die PV-Module unter verschiedenen Umgebungsbedingungen ihre Höhe und Position beibehalten.

• Häufige Typen:

• Feste Spalten: Typischerweise aus Stahlrohren, I-Trägern oder Kanalstahl mit fester Höhe und Position hergestellt.

• Verstellbare Säulen: Ausgestattet mit Mechanismen, die eine Höhen- oder Winkelverstellung ermöglichen, um sich an wechselndes Gelände anzupassen oder den Sonnenlichtwinkel zu optimieren.

3. Balken

• Funktion:
  Balken sind horizontale Komponenten, die die Säulen verbinden und die PV-Module tragen. Sie verteilen die Last der PV-Module gleichmäßig und übertragen Kräfte wie Wind- und Schneelasten auf die Säulen. Darüber hinaus sorgen die Balken für den Abstand und die Ausrichtung der PV-Module und sorgen so für ein einheitliches Array-Layout und optimale Effizienz.

• Häufige Typen:
  Hergestellt aus Materialien wie Rechteckrohren, C-förmigem Stahl oder Kanalstahl, wobei die Querschnittsform und -größe durch Faktoren wie Plattenabmessungen, Gewicht und Spannweite bestimmt wird. Bei großen PV-Anlagen können Fachwerk- oder Verbundträgerstrukturen verwendet werden, um die Festigkeit und Stabilität zu erhöhen.

4. Hosenträger

• Funktion:
  Streben sind Hilfskomponenten, die die strukturelle Stabilität des Montagesystems erhöhen sollen. Sie werden oft zwischen Säulen und Balken oder Säulen und Fundamenten installiert und bilden dreieckige oder andere stabile geometrische Konfigurationen. Streben verbessern die Widerstandsfähigkeit gegenüber horizontalen Kräften und Biegemomenten und erhöhen so die Wind- und Erdbebenstabilität.

• Häufige Typen:

• Starre Zahnspangen: Hergestellt aus Materialien wie Stahlrohren oder Winkeleisen, verbunden durch Schweißen oder Bolzen für feste Stabilität.

• Flexible Zahnspangen: Hergestellt aus Stahlkabeln oder -drähten, kombiniert mit Spannschlössern zur Spannungseinstellung, was eine Anpassung an unterschiedliche Lastbedingungen oder strukturelle Verformungen ermöglicht.

5. Anschlüsse

• Funktion:
  Steckverbinder verbinden verschiedene Komponenten der PV-Montagestruktur und sorgen so für ein stabiles und einheitliches System. Die Qualität und Leistung von Steckverbindern sind entscheidend für die Sicherheit und Zuverlässigkeit der Struktur.

• Häufige Typen:

• Schrauben, Muttern und Unterlegscheiben: Am häufigsten wegen der einfachen Installation, Einstellbarkeit und Demontage verwendet.

• Schweißverbindungen: Bieten höhere Festigkeit und Stabilität, aber mangelnde Flexibilität für zukünftige Anpassungen.

• Klemmen: Wird bei speziellen Verbindungen oder zur schnellen Montage und Demontage verwendet.

6. Befestigungselemente für PV-Module

• Funktion:
  Diese Befestigungselemente befestigen die PV-Module an den horizontalen Trägern, sorgen für eine stabile Positionierung unter Umwelteinflüssen wie Wind oder Erdbeben und verhindern Schäden oder Verschiebungen.

• Häufige Typen:

• Druckblöcke: Befestigen Sie den PV-Panel-Rahmen mit Druck an den Trägern, was eine einfache Installation und zuverlässige Befestigung ermöglicht.

• Klemmen: Fassen Sie den Plattenrahmen an, geeignet für Platten mit bestimmten Formen oder Abmessungen.

• Schrauben: Bieten eine starke Befestigung, sind aber arbeitsintensiver in der Montage und Demontage.

Wenn Sie die Komponenten und ihre Rolle verstehen, können Sie eine PV-Montagestruktur entwerfen oder auswählen, die die Sicherheit, Effizienz und Langlebigkeit einer bodenmontierten Solarstromanlage gewährleistet.
