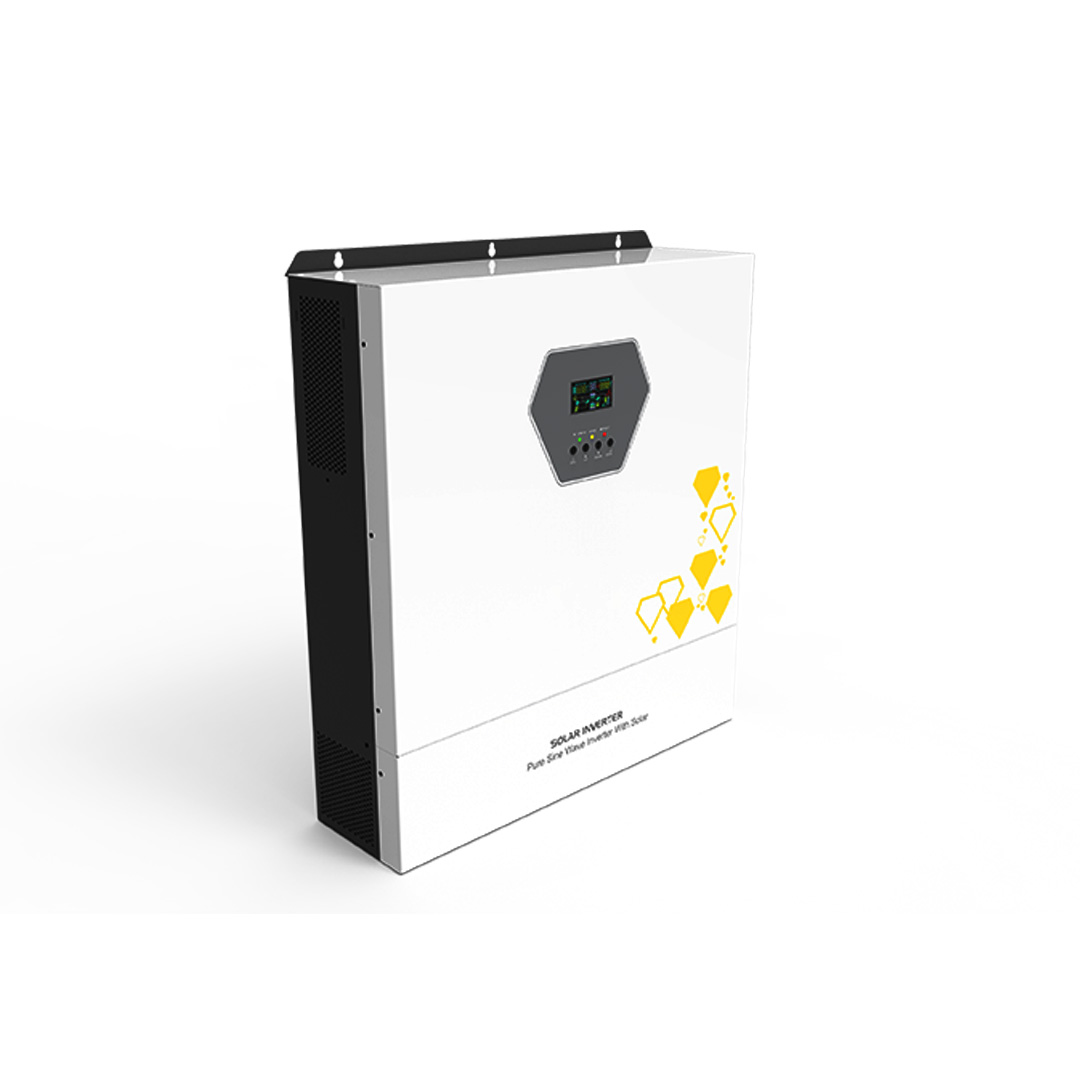

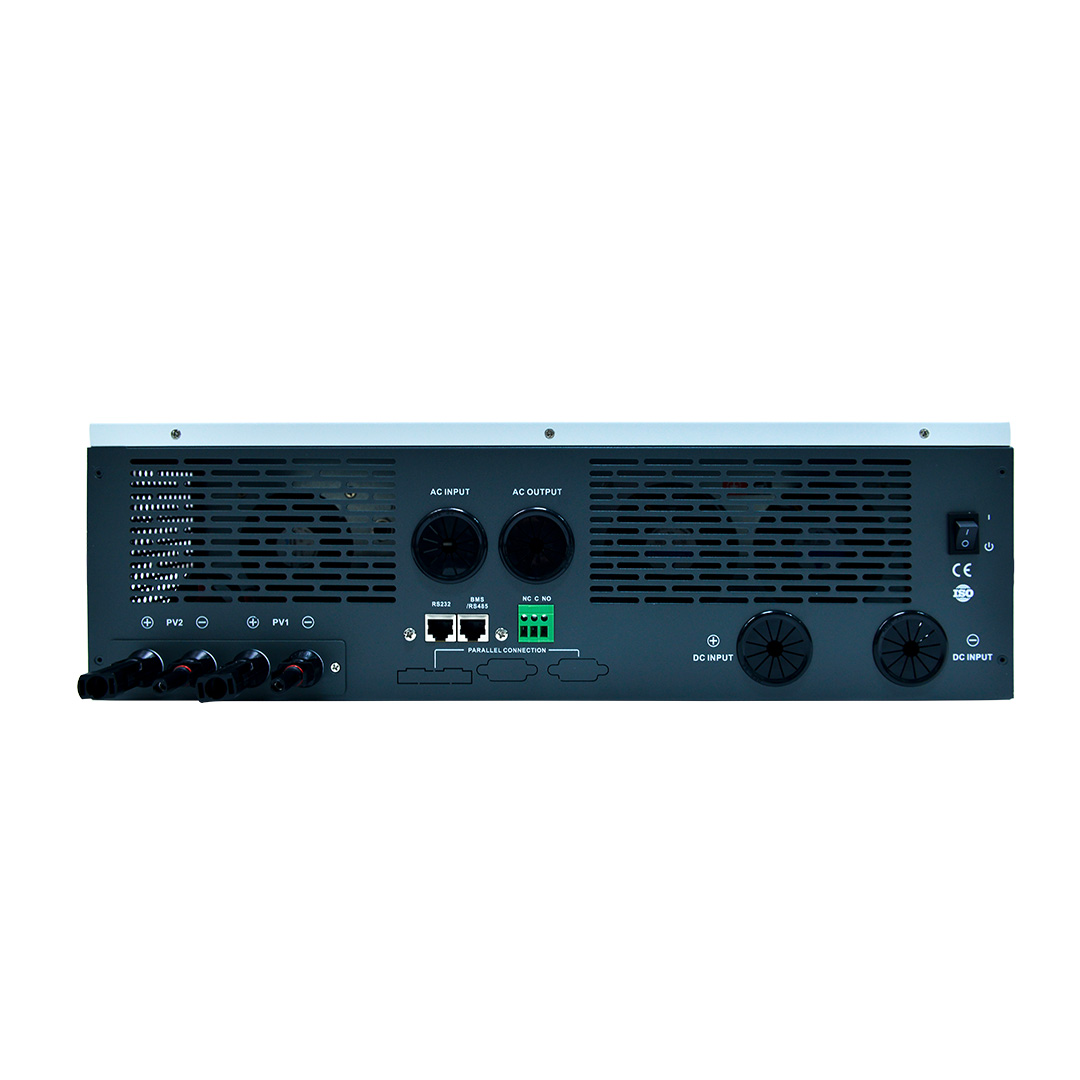

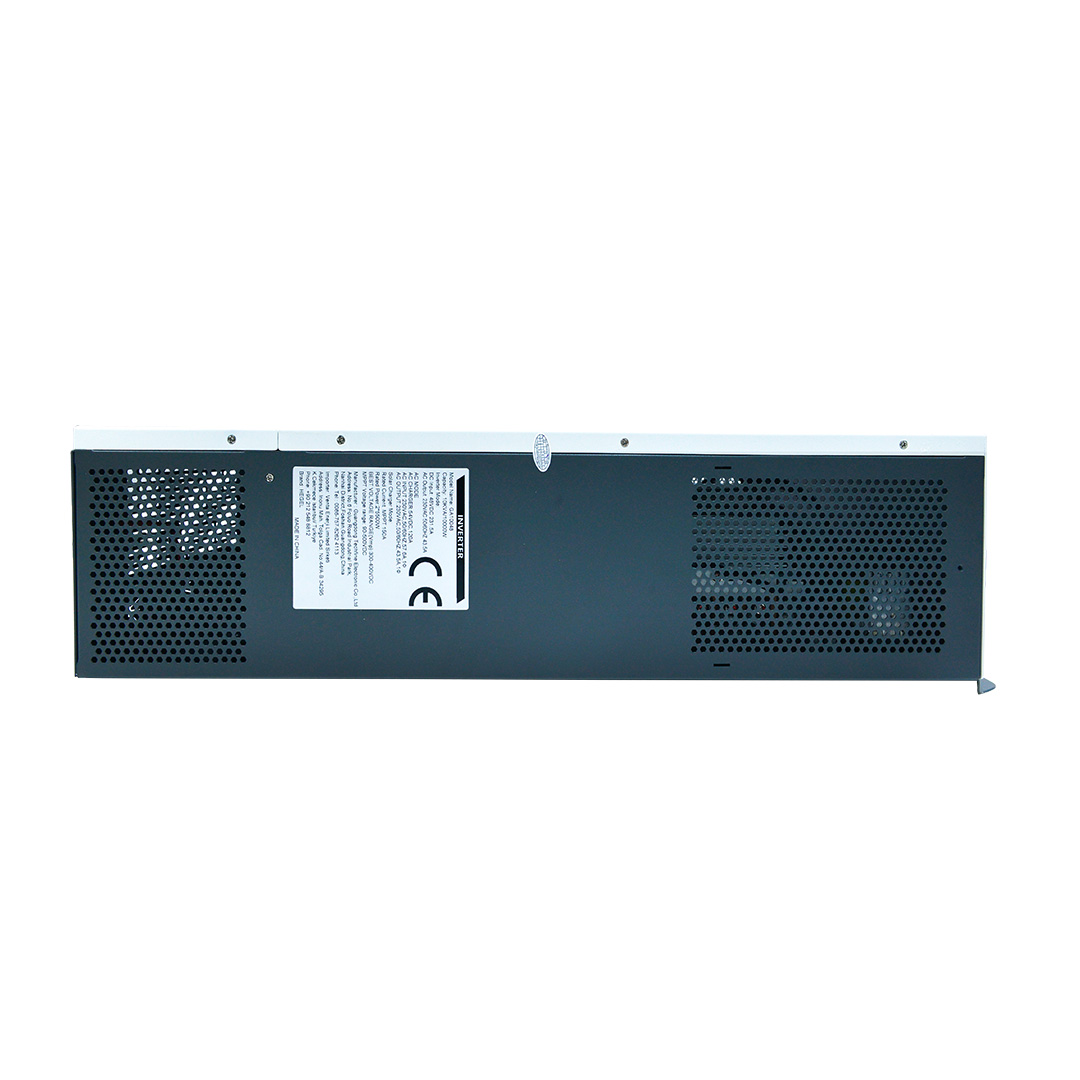

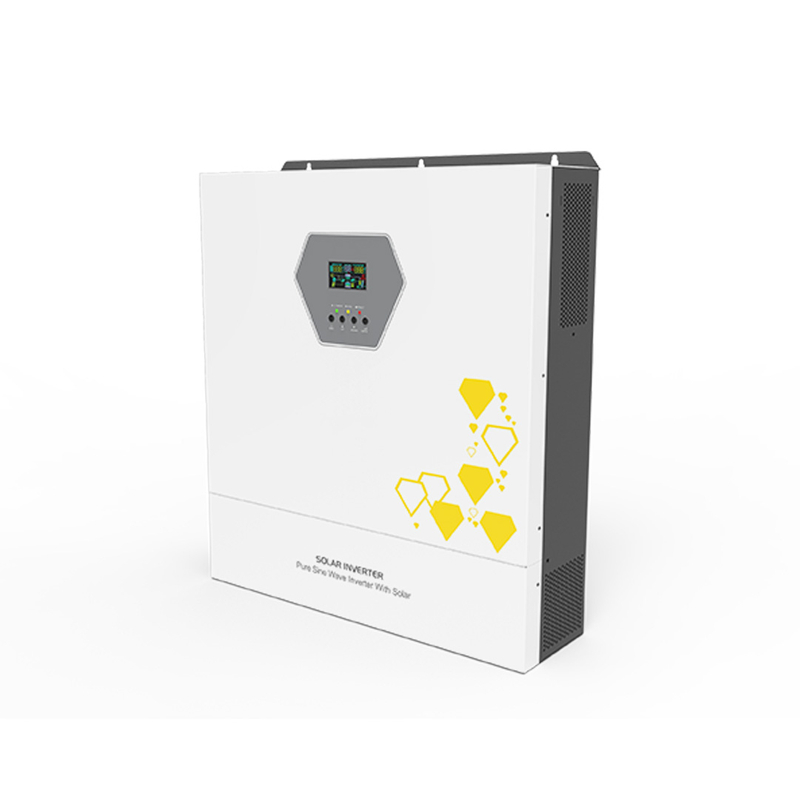

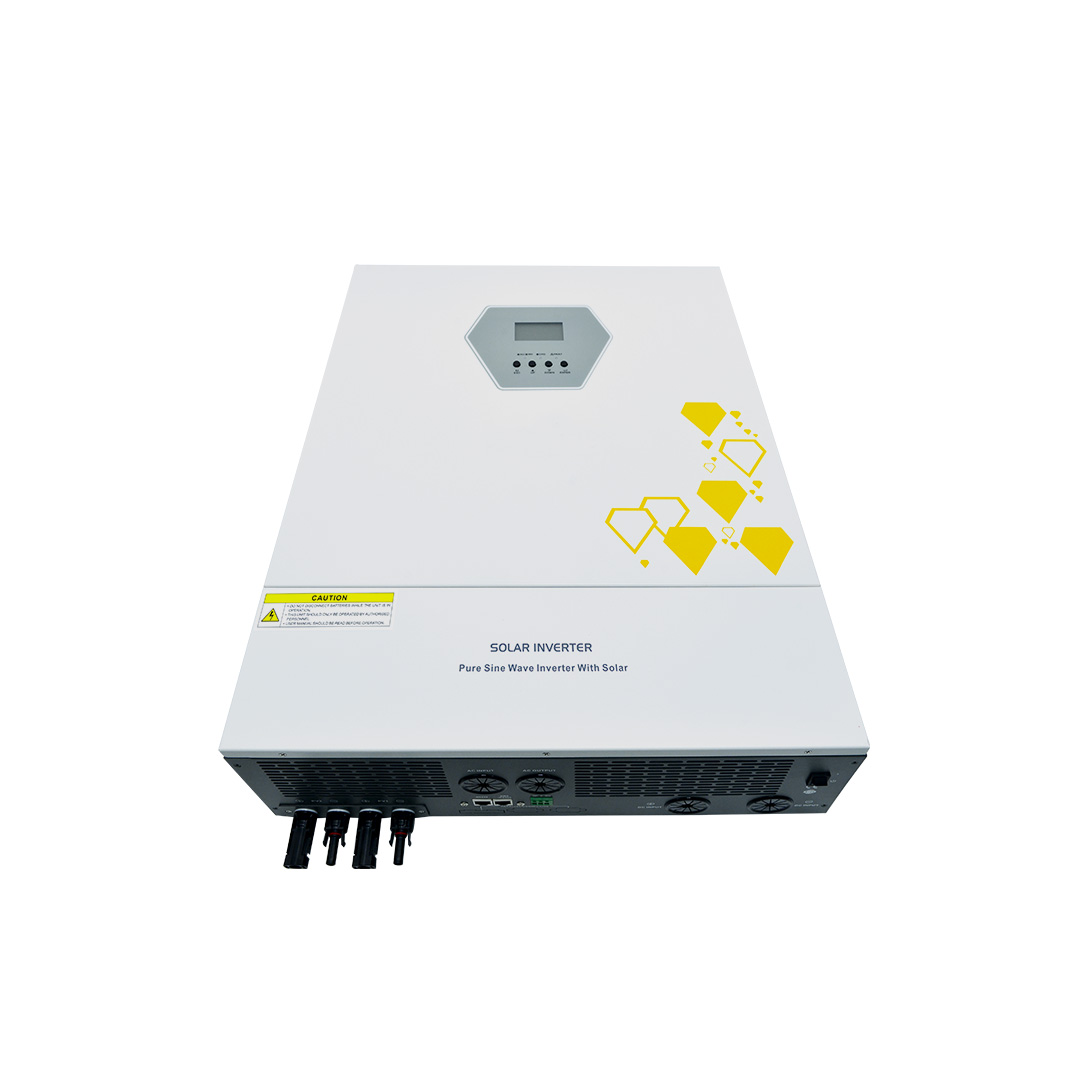

GD4024SMH
HINA
HINA-Inverter004
| Menge: | |
|---|---|
Ein Wechselrichter für Privathaushalte wandelt den von Solarmodulen auf dem Dach erzeugten Gleichstrom in nutzbaren Wechselstrom für den Eigenverbrauch um. Es verbindet typischerweise mehrere Module in einem „Strang“ und bietet so einen hohen Wirkungsgrad und eine zentrale Steuerung des PV-Systems . Dieser Typ von String-Wechselrichtern wird aufgrund seiner Zuverlässigkeit, Kosteneffizienz und stabilen Leistung häufig in Solarenergiesystemen für Privathaushalte eingesetzt.
| Modell | 4024SMH | 6248SMH | 11048SMH | ||
| AC-Eingangsspannung | Eingabebildung | L+N+PE | |||
| AC-Eingang | 220/230/240VAC | ||||
| Eingangsspannungsbereich | 90–280 VAC ± 3 V (Normalmodus) 170–280 VAC ± 3 V (USV-Modus) | ||||
| Frequenz | 50 Hz/60 Hz (adaptiv) | ||||
| Ausgabe | Nennleistung | 4000W | 6200W | 11000W | |
| Ausgangsspannung | 220/230/240 VAC ±5 % | ||||
| Ausgangsfrequenz | 50/60 Hz ± 0,1 % | ||||
| Ausgangswelle | Reine Sinuswelle | ||||
| Transferzeit (einstellbar) | 10 ms für Computerausrüstung, 20 ms für Haushaltsgeräte | ||||
| Spitzenleistung | 8000VA | 12400VA | 22000VA | ||
| Überlastfähigkeit | Batteriemodus: 11 s bei 105 % ~ 150 % Last; 2 s bei 150 % ~ 200 % Last; 400 ms bei > 200 % Last | ||||
| Netzgekoppelter Betrieb | Ausgangsspannung | 220/230/240VAC | |||
| Netzspannungsbereich | 170-265VAC | ||||
| Netzfrequenzbereich | 49-51±1Hz/59-61±1Hz | ||||
| Nennausgangsstrom | 17,4A | 26,9A | 47,8A | ||
| Leistungsfaktorbereich | >0,99 | ||||
| (DC/AC)Spitzeneffizienz(DC/AC) | 98 % | ||||
| Batterie | Nennspannung | 24Vdc | 48 VDC | 48 VDC | |
| Ladespannung mit konstanter Spannung (konfigurierbar) | 28,2 VDC | 56,4 VDC | 56,4 VDC | ||
| Erhaltungsladespannung (konfigurierbar) | 27 VDC | 54 VDC | 54 VDC | ||
| Ladegerät | PV-Lademethode | MPPT | MPPT | 双路MPPT | |
| Maximale Eingangsleistung von PV | 6500W | 8500W | 2×7500W | ||
| MPPT-Eingangsspannungsbereich | 60–500 VDC | 90~500 VDC | |||
| Optimaler Vmp-Betriebsbereich | 300~400 VDC | 360~430 VDC | 360~430 VDC | ||
| Maximale PV-Eingangsspannung | 500 VDC | 500 VDC | 500 VDC | ||
| Maximaler PV-Eingangsstrom | 27A | 27A | 27A/27A | ||
| Maximaler PV-Ladestrom | 120A | 120A | 150A | ||
| Maximaler Netzladestrom | 100A | 100A | 150A | ||
| Maximaler Ladestrom | 120A | 120A | 150A | ||
| Anzeige | LCD-Schnittstelle | Kann Betriebsmodus/Last/Eingabe/Ausgabe usw. anzeigen. | |||
| Schnittstelle | RS232 | Baudrate 2400 | |||
| Kommunikationsschnittstelle für Erweiterungssteckplatz | Lithiumbatterie-BMS-Kommunikationskarte, WIFI-Karte, Trockenkontaktkarte usw. | ||||
| Parallele Schnittstelle | Keine Parallelfunktion | Unterstützung parallel | Unterstützung parallel | ||
| Umgebungsparameter | Umgebungsparameter | -10~50℃ | |||
| Luftfeuchtigkeit der Betriebsumgebung | 20 % ~ 95 % (keine Kondensation) | ||||
| Lagertemperatur | -15~60℃ | ||||
| Höhe | Die Höhe sollte 1000 m nicht überschreiten. Über 1000 m verringert sich die Nennleistung. Die maximale Höhe beträgt 4000 m, siehe IEC62040 | ||||
| Lärm | ≤50 dB | ||||
| Physikalische Parameter | Tiefe × Breite × Höhe (mm) | 565*385*195 | 565*385*195 | 708*570*241 | |
| Gewicht (als Referenz) KG | 9,43/10,75 | 10,62/11,95 | 19.1/22.59 | ||
| Standards und Zertifizierungen | EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1 | ||||
