Auswahl an Solar-Photovoltaik-Montagesystemen für Flachdächer

I. Strukturelle Eigenschaften von Flachdächern

Flachdächer können in ihrer Struktur stark variieren, gängige Typen sind Beton- und Flachstahlkonstruktionen. Flachdächer aus Beton haben im Allgemeinen eine höhere Tragfähigkeit, aber zusätzliche Strukturschichten wie Abdichtung oder Isolierung können die Installation von Photovoltaik-Montagesystemen (PV) beeinträchtigen. Bei Flachdächern aus Stahl muss auf Faktoren wie Spannweite, Stahlspezifikationen und Festigkeit geachtet werden, da diese direkten Einfluss auf die Tragfähigkeit des Daches haben.

II. Arten von PV-Montagesystemen für Flachdächer

(A) Feste Neigungsmontagesysteme

1. Strukturmerkmale
Feste Neigungsmontagesysteme bestehen hauptsächlich aus Säulen, Trägern, Streben und Verbindungselementen:

• Spalten Stützen die gesamte Konstruktion und werden am Dachfundament befestigt.

• Balken Stützen Sie die PV-Module und stellen Sie deren Ausrichtung sicher.

• Zahnspange Erhöhen Sie die Stabilität und verhindern Sie Verformungen oder Zusammenbrüche unter Wind- oder Schneelasten.
  Diese Komponenten werden typischerweise durch Bolzen, Schweißen oder Nieten zusammengebaut und bilden ein robustes Gerüst.

2. Prinzip der Winkelkonfiguration
Der Installationswinkel wird basierend auf dem örtlichen Breitengrad und den Sonneneinstrahlungsmustern vorbestimmt. Im Allgemeinen richtet sich der optimale Winkel nach dem örtlichen Breitengrad, es können jedoch Anpassungen für jahreszeitliche Veränderungen, umliegendes Gelände und Schattierung vorgenommen werden. Zum Beispiel:

• Auf der Nordhalbkugel kann eine Vergrößerung des Breitengrades um 10–15° die Sonneneinstrahlung im Winter maximieren.

• Ein Abzug von 10–15° könnte die Sommererzeugung optimieren.
  Nach der Installation bleibt der Winkel fixiert.

3. Vorteile

• Hohe Stabilität: Mit einem einfachen Design und ohne bewegliche Teile sind feste Neigungssysteme widerstandsfähig gegen Wind, Schnee und seismische Kräfte.

• Niedrigere Kosten: Die vereinfachte Konstruktion reduziert die Material- und Installationskosten und macht sie für budgetbewusste Projekte kostengünstig.

• Minimaler Wartungsaufwand: Weniger Komponenten bedeuten eine geringere Wartungskomplexität und senken die Gesamtkosten.

4. Nachteile

• Begrenzte Effizienz: Der feste Winkel kann sich nicht an Änderungen des Sonnenstands anpassen, wodurch die Sonneneinstrahlung zu bestimmten Zeiten und Jahreszeiten verringert wird.

5. Bewerbungen

• Kleine PV-Anlagen: Ideal für private oder kleine gewerbliche Anlagen, bei denen der Strombedarf gering ist.

• Regionen mit stabilem Sonnenlicht: Besonders effektiv in Gebieten mit reichlich vorhandenen und konsistenten Solarressourcen.

(B) Einstellbare PV-Montagesysteme

1. Komponenten
Zu den verstellbaren Systemen gehören Stützstrukturen (Säulen und Balken), Einstellmechanismen und Verbindungselemente:

• Anpassungsmechanismen Dabei handelt es sich um Drehachsen, Schrauben oder Zahnräder zur Winkel- und Höhenverstellung.

2. Anpassungsfunktionen

• Winkeleinstellung: Die Neigungsverstellung des Moduls über Griffe oder motorische Antriebe (bei automatisierten Systemen) sorgt für eine optimale Ausrichtung zum Sonnenlicht.

• Höhenverstellung: Schraubenbasierte Mechanismen ermöglichen eine vertikale Bewegung der Module und verbessern so die Sonneneinstrahlung.

3. Vorteile

• Verbesserte Effizienz: Winkelanpassungen in Echtzeit maximieren die Erfassung der Sonnenstrahlung und steigern die Effizienz um 10–30 % im Vergleich zu festen Systemen.

• Flexibilität: Passt auf unregelmäßige Dächer, Hindernisse und unterschiedliche Bedingungen und ist somit vielseitig für komplexe Installationen geeignet.

(C) Untertypen des Montagesystems mit fester Neigung

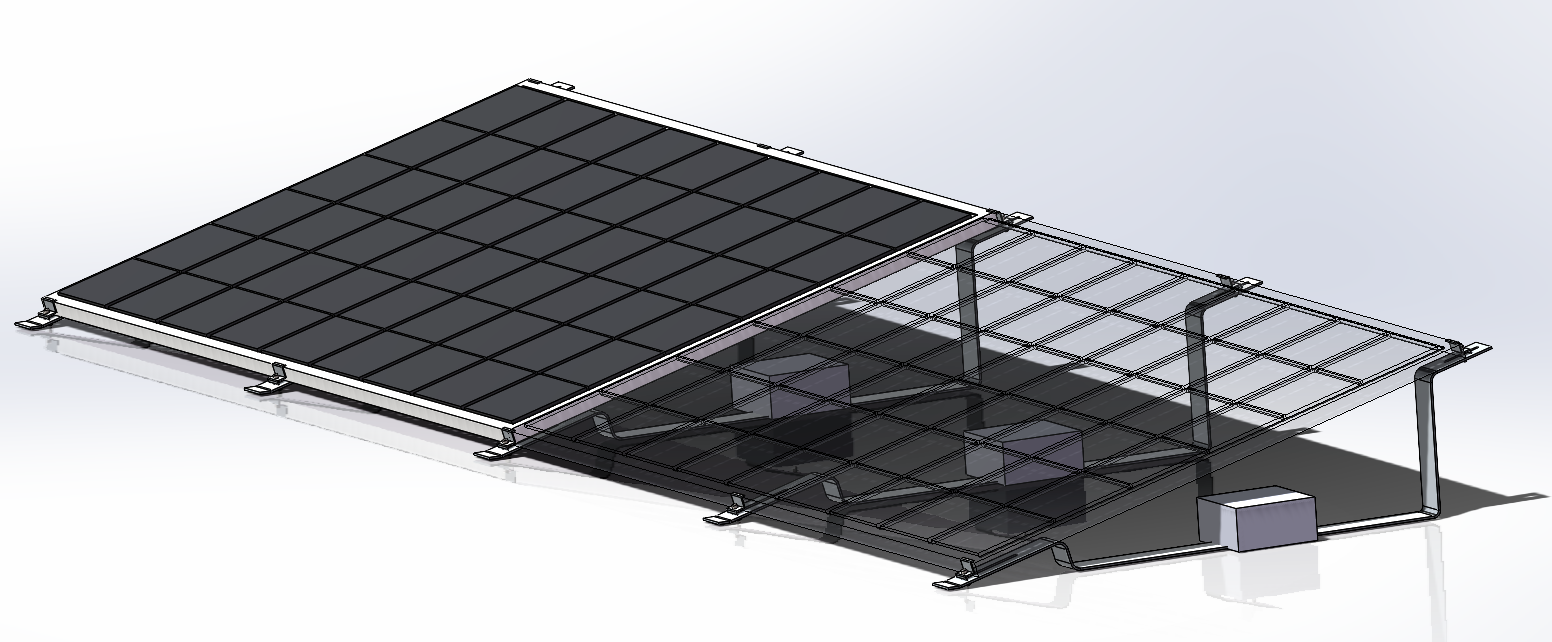

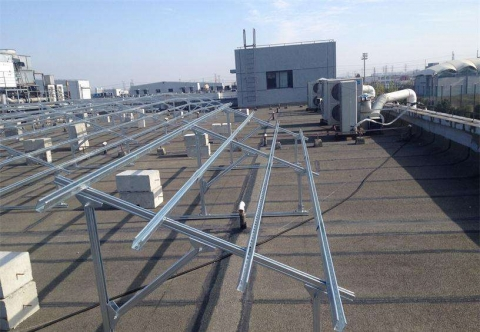

1. Ballastierte Montagesysteme

• Prinzip: Stabilität wird durch beschwerte Elemente wie Betonblöcke oder Sandsäcke erreicht, wodurch ein Eindringen in die Struktur oder eine Verankerung vermieden wird.

• Vorteile:

• Geringe Auswirkungen auf Dachkonstruktionen, Erhalt der Abdichtungsschichten.

• Flexible Installation und einfacher Umzug für temporäre Systeme.

2. Strukturelle Montagesysteme

• Diese aus Säulen, Balken und Streben bestehenden Systeme eignen sich für großflächige Bodeninstallationen oder weitläufige Dächer.

• Vorteile:

• Einfaches Design und hohe Zuverlässigkeit bei minimalem Wartungsaufwand.

IV. Abschluss

Bei Flachdächern werden aufgrund der Kosteneffizienz und Einfachheit häufig Systeme mit fester Neigung bevorzugt. Allerdings eignen sich verstellbare Systeme für diejenigen, die Winkelflexibilität benötigen. Kontaktieren Sie uns für maßgeschneiderte Lösungen oder weitere Unterstützung.
