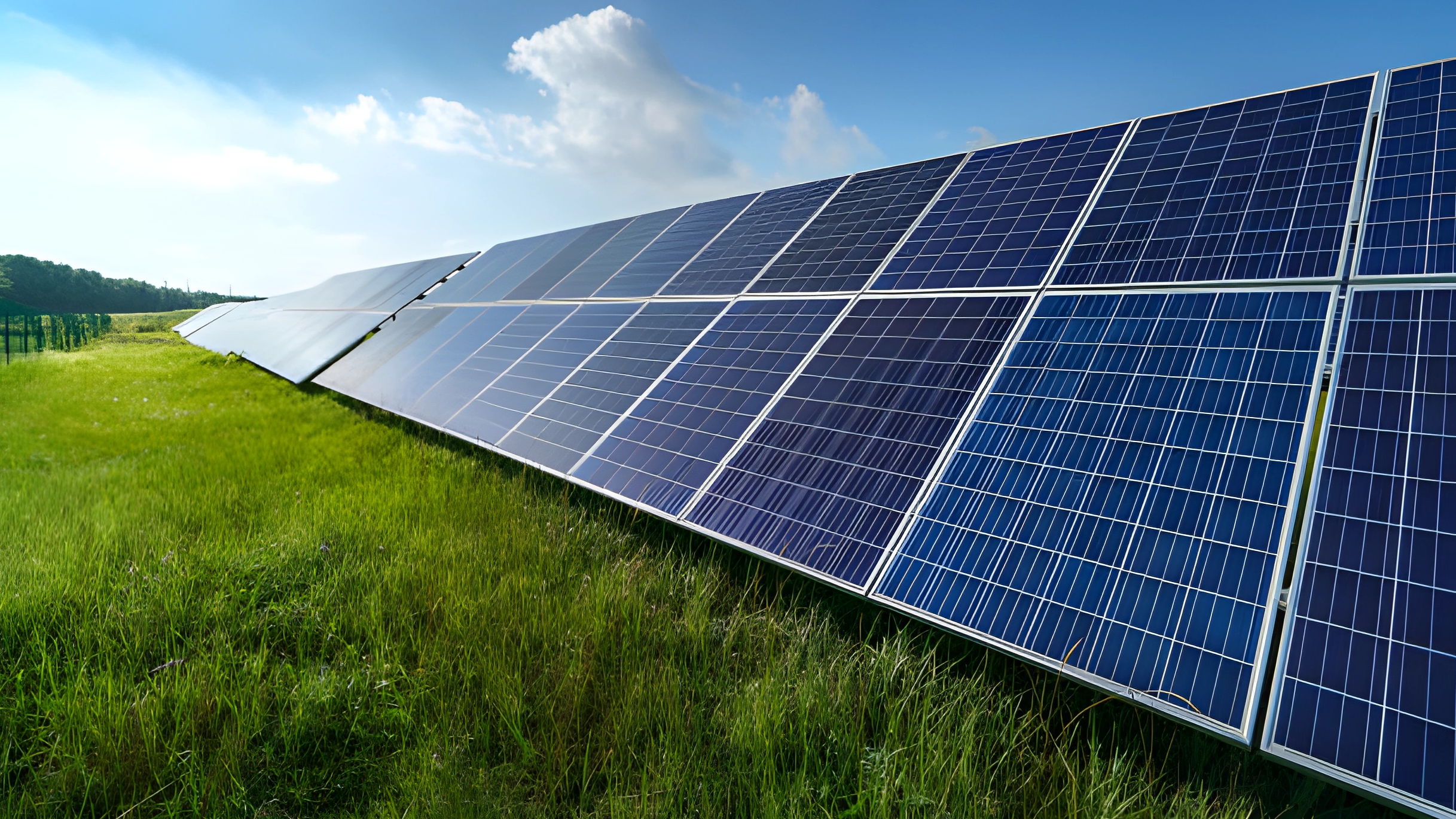

Der ultimative Leitfaden zu Bodenmontage Solar Racking Systems: Installations- und Design-Tipps

Boden montierte Solar-Racking-Systeme sind das Rückgrat vieler Solarparks im Versorgungsmaßstab und großen Wohnprojekten. Sie bieten die notwendige Struktur, um Sonnenkollektoren sicher zu halten, um eine optimale Leistung und Langlebigkeit des gesamten Systems zu gewährleisten. Mit dem schnellen Wachstum des Sektors erneuerbarer Energien ist es für Fachleute in der Branche von entscheidender Bedeutung, die Feinheiten von boden montierten Solar-Racking-Systemen zu verstehen-vom Design bis zur Installation-.

Dieser umfassende Leitfaden führt Sie durch das Wesentliche des Entwerfens und Installierens von Bodenmontage-Solar-Racking-Systemen und bietet Tipps, Best Practices und Erkenntnisse, die durch Beispiele und Daten in der realen Welt unterstützt werden.

1. Was ist ein gemahlenes Solar-Racking-System?

Ein gemahlenes Solar-Racking-System ist eine Struktur, mit der Sonnenkollektoren in offenen Feld- oder Landanwendungen auf dem Boden sichtbar sind . Im Gegensatz zu Dachsystemen werden häufig bodenmontierte Lösungen in groß angelegten Projekten eingesetzt, bei denen Land reichlich vorhanden ist, und es ist eine größere Flexibilität bei der Ausrichtung des Panels erforderlich.

Boden montierte Systeme bestehen in der Regel aus den folgenden Komponenten:

• Montagemittelschienen , die die Paneele an Ort und Stelle halten

• Rackstruktur, die die Schienen stützt

• Fundament , die Pfähle, helikale Schrauben oder Ballenmaterialien sein könnten, die das gesamte System auf den Boden befestigen

2. Arten von Bodenmontage-Solar-Racking-Systemen

Die Auswahl des richtigen Racking-Systems für eine Boden-Solarinstallation hängt von Faktoren wie Standortbedingungen, Klima und Budget ab . Hier sind die Haupttypen von bodenmontierten Racking-Systemen:

a) Festmontierungssysteme mit festem Treffer

• Beschreibung: Die Paneele sind in einem festen Winkel montiert, der typischerweise für den Breitengrad der Installationsstelle optimiert ist.

• Am besten für: flache oder leicht abgeneigte Gelände mit minimalen saisonalen Veränderungen im Sonnenwinkel.

• Vorteile:

• Kostengünstig mit einem einfachen Design.

• Geringe Wartung und einfach zu installieren.

• Nachteile:

• Kann nicht einstellen, um die Sonneneinstrahlung den ganzen Tag über zu maximieren.

b) Einachse-Tracking-Systeme

• Beschreibung: Diese Systeme drehen sich auf einer einzelnen Achse (normalerweise nach Norden nach Süden) nach Ost-West-Pfad der Sonne.

• Am besten für: Großprojekte in großem Maßstab in Regionen mit reichlichem Sonnenlicht.

• Vorteile:

• Erhöhte Energieausbeute um 15-25% im Vergleich zu festen Teilensystemen.

• Reduzierte Landnutzung als Paneele sind kompakter.

• Nachteile:

• Höhere Anfangskosten und komplexere Installation.

• Bewegliche Teile erfordern regelmäßige Wartung.

c) Dual-Achse-Tracking-Systeme

• Beschreibung: Paneele verfolgen die Sonne sowohl auf horizontalen als auch auf vertikalen Achsen.

• Am besten für: Gebiete mit hohen saisonalen Schwankungen im Sonnenlicht.

• Vorteile:

• Maximierte die Energieerzeugung, indem Sie im Laufe des Tages und des Jahres mehr Sonnenlicht erfassen.

• Nachteile:

• Das teuerste System sowohl in Bezug auf Installation als auch Wartung.

3..

Bei der Gestaltung von Bodenmontage-Solar-Racking-Systemen müssen mehrere wichtige Faktoren berücksichtigt werden, um sicherzustellen, dass das System sowohl effizient als auch langlebig ist.

a) Standortbedingungen

• Geländeart:

• Flaches Terrain ist ideal für alle Racking -Typen.

• Hügel oder felsiges Land können spezialisierte Lösungen erfordern , wie z ..

• Bodentyp:

• Sander Boden kann möglicherweise tiefere Fundamente erfordern , wie z..

• Tonreiche oder felsige Boden müssen möglicherweise abgetastete Systeme benötigen , um das Eindringen zu vermeiden.

Fallstudie:

• Der Bhadla Solar Park in Indien (2,25 GW ) verwendete stapelgetrieben.

b) Windlastwiderstand

Boden montierte Systeme müssen so konzipiert sein, dass sie extremen Windbedingungen standhalten . Beispielsweise erfordern Regionen, die für Hurrikane oder Zyklone neigen , mit tieferen Fundamenten und zusätzlichen strukturellen Unterstützung Betrachten Sie ein verstärktes Racking . die lokalen Windcodes während der Entwurfsphase, um Schäden zu vermeiden.

c) Bodenstabilität und Foundation Choice

Die Stiftung ist der kritischste Teil eines beliebigen Bodungs-Racking-Systems. Abhängig von den Bodenbedingungen können unterschiedliche Grundlagen verwendet werden:

• Stapelgetriebene Fundamente (ideal für lose Böden oder felsige Gelände)

• Ballenfundamente (am besten für Deponien oder wo die Penetration nicht erlaubt ist)

• Helikschrauben (häufig für instabile Boden oder vorübergehende Installationen verwendet )

Industriebeispiel:

• Im kalifornischen Top-Solarfarm in Kalifornien , wurde auf Land mit niedrigem Hintergrund eingeteilt , wodurch potenzielle Umweltauswirkungen vermieden wurden.

d) Sonneneinstrahlung und Neigungswinkel

Der Winkel, in dem Paneele geneigt sind, spielt eine Schlüsselrolle bei ihrer Effizienz. Im Idealfall sollten Paneele in einem Winkel montiert werden, der die Sonne der Sonne maximiert. Fixed-Tilt-Systeme verwenden normalerweise einen Winkel, der dem Breitengrad der Installationsstelle Für Tracking -Systeme passt sich die Neigung automatisch anhand der Position der Sonne an. entspricht .

4. Schritt-für-Schritt-Installationsprozess für Bodenmontage-Solar-Racking-Systeme

Hier finden Sie eine detaillierte Aufschlüsselung der Schritte, die mit der Installation eines von Boden montierten Solar-Racking-Systems verbunden sind:

Schritt 1: Vorbereitung und Layout der Standort

• Löschen Sie den Ort der Vegetation, Steine ​​und Trümmer, um eine stabile Installation zu gewährleisten.

• Verwenden Sie die Lasernivellierungsgeräte und die GPS -Technologie, um den Standorten der Panel zu markieren und eine genaue Ausrichtung zu gewährleisten.

Schritt 2: Installation des Fundaments

• Stapelgetriebene Fundamente: Fahren Sie an vorgegebenen Stellen in den Boden.

• Bilanzsysteme: Verwenden Sie schwere Materialien wie Betonblöcke, um die Strukturstruktur zu sichern.

• Helical Mrews: Drehen Sie die helikalen Anker mit speziellen Maschinen in den Boden.

Schritt 3: Montage der Schienen und Stützstruktur

• Befestigen Sie Montagemittelschienen am Fundament.

• Stellen Sie sicher, dass die Struktur gleichzeitig und sicher ist und mit schweren Befestigungselementen.

• Stellen Sie bei Tracking -Systemen sicher, dass die motorisierten Antriebseinheiten für die automatisierte Einstellung des Panels installiert sind.

Schritt 4: Sicherung von Sonnenkollektoren

• Die Paneele werden dann mit Mittelklampen und Endklemmen auf die Schienen geklemmt.

• Stellen Sie sicher, dass die Panels sicher ohne Übereinstimmung platziert werden, um Schäden zu vermeiden.

Schritt 5: Verkabelungs- und elektrische Verbindungen

• Führen Sie die DC -Verkabelung von den Panels zum Wechselrichter durch und stellen Sie sicher, dass die Kabel sicher und sicher geleitet werden.

• Verwenden Sie UV-resistente und wetterfeste Leitungen, um das elektrische System vor den Elementen zu schützen.

Tipp: Folgen Sie immer lokale elektrische Codes und Standards wie NEC 690 oder IEC 62446.

Schritt 6: Endinspektion und Tests

• Testen Sie das System mit einem I-V-Kurventest, um seine Effizienz und Funktionalität zu überprüfen.

• Verwenden Sie die thermische Bildgebung , um sicherzustellen, dass keine Hotspots auf den Paneele vorhanden sind.

5. Überlegungen zur Wartungs- und Haltbarkeit

Nach der Installation ist eine regelmäßige Wartung von wesentlicher Bedeutung, damit das System effizient ausgeführt wird.

• Panelreinigung: Staub, Schmutz und Trümmer können die Sonneneffizienz verringern. Eine regelmäßige Reinigung, insbesondere in staubanfälligen Gebieten wie Wüsten, ist notwendig.

• Racking Inspections: Überprüfen Sie Anzeichen von , Rostkorrosion oder Fundamentverschiebungen.

• Wechselrichterüberwachung: Verwenden Sie Tools zur Überwachung von Echtzeit-Leistungsüberwachungen, um Fehler oder Leistungsabfälle zu erkennen.

6. Zukünftige Trends in Bodenmontage-Solar-Racking-Systemen

Während sich die Solarindustrie weiterentwickelt, machen neue Technologien und Materialien die montierten Solarinstallationen effizienter und kostengünstiger.

A) BiFacial Solarmodule

• Bifaziale Paneele , die das Sonnenlicht sowohl von vorne als auch von hinten erfassen, werden zunehmend mit bodenmontierten Systemen verwendet und bieten einen zusätzlichen Effizienzschub von 10 bis 20%.

b) automatisierte Racking -Systeme

• AI-betriebene Tracking- Systeme, die Solarpanelwinkel für die maximale Sonneneinstrahlung optimieren, werden voraussichtlich den Markt in groß angelegten Solarparks dominieren.

Abschluss

Das Entwerfen und Installieren eines Bodens für Solarschläge erfordert eine sorgfältige Berücksichtigung verschiedener Faktoren, einschließlich Standortbedingungen, Klima, Fundamenttyp und gewünschte Systemleistung. Durch die Auswahl der richtigen Regalentyps, nach den Best Practices während der Installation und der Umsetzung regelmäßiger Wartung können Solarfachleute die Energieerzeugung maximieren und eine langfristige Systemzuverlässigkeit gewährleisten.

Da innovative Materialien und fortschrittliche Tracking-Systeme häufiger werden, sieht die Zukunft der Bodenmontage immer vielversprechender aus. Halten Sie sich mit den neuesten Trends auf dem Laufenden, übernehmen Sie die modernste Technologie , und Sie werden gut ausgestattet sein, um zur wachsenden Bewegung für erneuerbare Energien beizutragen.
