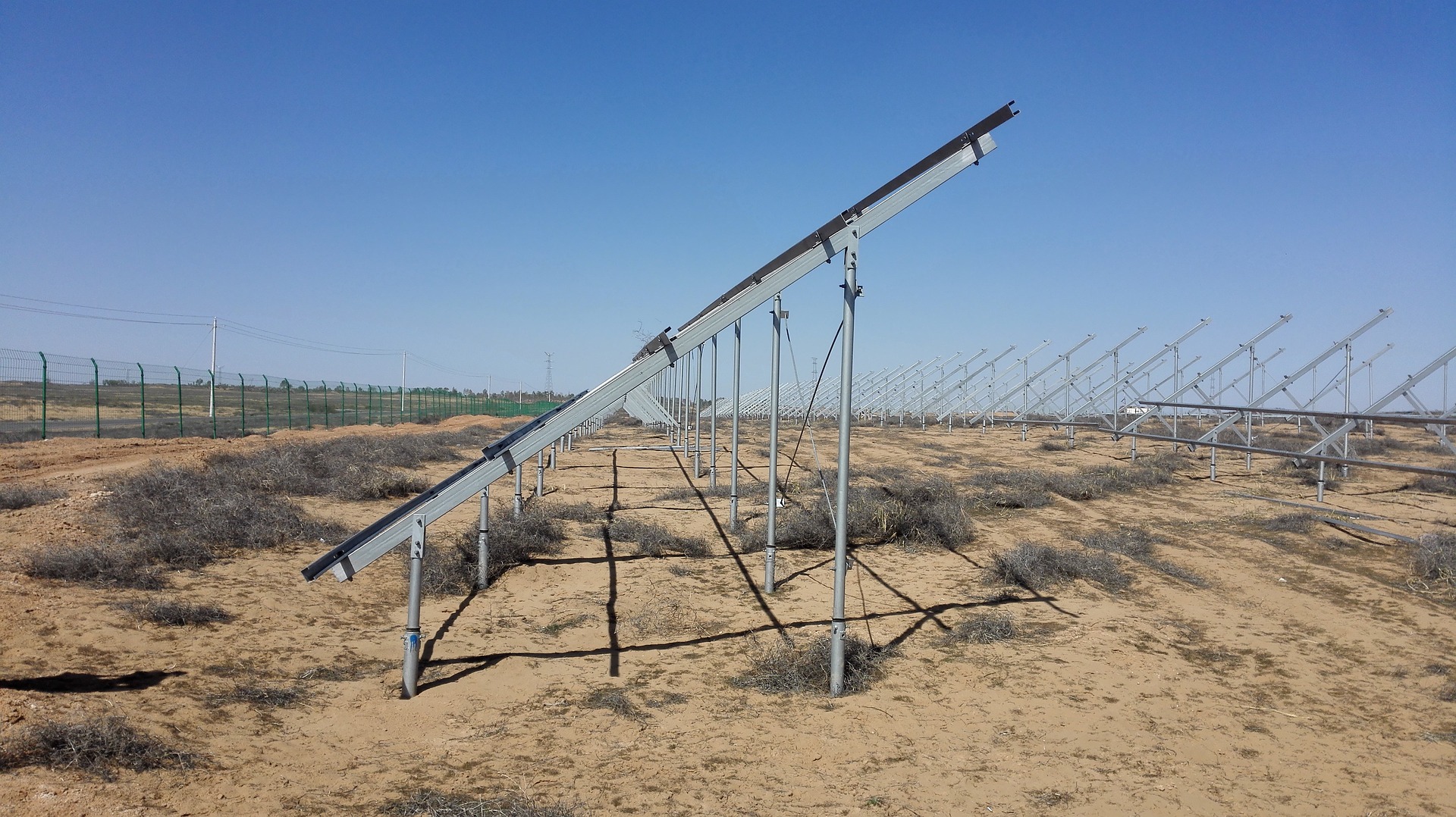

Leitfaden zur Auswahl von Photovoltaik-Stützschienen

Photovoltaik-Stützschienen (PV) sind ein wichtiger Bestandteil von PV-Montagesystemen und gewährleisten die Stabilität und Haltbarkeit der Solaranlage. Hier finden Sie eine umfassende Anleitung zur Auswahl der richtigen Schienen:

1. Materialauswahl

Schienen aus Aluminiumlegierung

• Vorteile:

• Leichtgewicht: Vereinfacht Transport und Installation und reduziert gleichzeitig die Dachlast.

• Korrosionsbeständigkeit: Geeignet für raue Außenumgebungen; lange lebensdauer.

• Ästhetisches Erscheinungsbild: Passt zum Gebäudedesign und ist daher ideal für visuell sensible Anwendungen.

• Nachteile:

• Höhere Kosten im Vergleich zu Stahlschienen.

• Etwas geringere Tragfähigkeit.

• Ideale Anwendungen:

• Kleine, verteilte PV-Dachsysteme, wie z. B. Wohngebäude oder kleine Gewerbegebäude.

• Bevorzugt in Küstengebieten oder Standorten mit hohen ästhetischen Ansprüchen.

Stahlschienen

• Vorteile:

• Hohe Festigkeit: Unterstützt schwere Lasten, geeignet für großflächige Installationen.

• Kostengünstig: Niedrigerer Preis und hohes Leistungs-Kosten-Verhältnis.

• Nachteile:

• Hohes Gewicht: Erfordert eine sorgfältige Berücksichtigung der Dachtragfähigkeit bei der Installation.

• Rostanfällig: Erfordert eine ordnungsgemäße Korrosionsschutzbehandlung.

• Ideale Anwendungen:

• Industrieanlagen und große Gewerbedächer, bei denen die Tragfähigkeitsanforderungen erheblich sind.

• Häufig in Binnenregionen mit geringerem Korrosionsrisiko.

Schienen aus Verbundmaterial

• Vorteile:

• Ausgewogene Leistung: Hohe Festigkeit, gute Korrosionsbeständigkeit und relativ geringes Gewicht.

• Einfach zu installieren.

• Nachteile:

• Hohe Kosten und komplexer Produktionsprozess.

• Begrenzte Marktverfügbarkeit.

• Ideale Anwendungen:

• Leistungsstarke PV-Dachanlagen mit ausreichendem Budget.

• Projekte mit hohen ökologischen oder technischen Anforderungen.

2. Spezifikationen und Abmessungen

• Länge:

• Bestimmt durch Dachabmessungen und Paneelanordnung.

• Vermeiden Sie zu lange Schienen, um Verformungen beim Transport oder bei der Installation zu vermeiden.

• Wählen Sie Schienen, die für mehr Stabilität und Effizienz die Fugen minimieren.

• Breite:

• Sollte mit den Plattenmontage- und Befestigungsmethoden übereinstimmen.

• Typische Breiten: 40 mm, 50 mm, 60 mm.

• Breitere Schienen erhöhen die Stabilität und Tragfähigkeit, erhöhen jedoch die Kosten.

• Dicke:

• 1,5 mm–2,0 mm für kleine Systeme.

• 2,5 mm–3,0 mm oder dicker für großflächige Installationen, insbesondere in Regionen mit starkem Wind oder starkem Schneefall.

• Wirkt sich direkt auf die Tragfähigkeit und Langlebigkeit aus.

• Empfohlen:

3. Anforderungen an die Tragfähigkeit

Berechnen Sie den Lastbedarf genau und berücksichtigen Sie dabei Folgendes:

• Plattengewicht.

• Windlasten: Besonders in Gebieten mit hohen Windgeschwindigkeiten.

• Schneelasten: Entscheidend in Regionen mit starkem Schneefall.

• Wartungslasten: Berücksichtigen Sie menschliche Aktivitäten bei Inspektionen oder Reparaturen.

• Beispiel:

• In Gebieten mit starkem Wind sollten Schienen mit ausgezeichnetem Windwiderstand Vorrang haben. Sorgen Sie für angemessene Abstände und sichere Verbindungen, um die Systemstabilität zu verbessern.

• Wählen Sie in schneegefährdeten Regionen Schienen mit höherer Tragfähigkeit, um Verformungen bei Schneeansammlungen zu vermeiden.

4. Oberflächenbehandlungsmethoden

Feuerverzinkung:

• Verfahren: Stahl mit Zink beschichten, um eine korrosionsbeständige Schicht zu bilden.

• Vorteile: Hohe Haltbarkeit, Verschleißfestigkeit und lange Lebensdauer im Außenbereich.

• Anwendungen: Kostengünstige Option für Stahlschienen.

Pulverbeschichtung:

• Verfahren: Auftragen einer bei hohen Temperaturen ausgehärteten Pulverbeschichtung.

• Vorteile:

• Verbesserte Korrosionsbeständigkeit und dekoratives Aussehen.

• Anpassbare Farben passend zu architektonischen Designs.

• Nachteile: Etwas weniger haltbar als Verzinkung in rauen Umgebungen.

Eloxieren:

• Verfahren: Elektrochemische Behandlung von Aluminiumschienen zur Bildung einer schützenden Oxidschicht.

• Vorteile:

• Hervorragende Korrosionsbeständigkeit, Oberflächenhärte und Verschleißfestigkeit.

• Bietet elektrische Isolierung und verhindert elektrochemische Korrosion.

• Anwendungen: Standard für Schienen aus Aluminiumlegierung.

5. Kompatibilität mit anderen Komponenten

• Mit PV-Panels:

• Stellen Sie sicher, dass die Montagelöcher und -schlitze zum Befestigungssystem des Panels passen (Bolzen, Klammern usw.).

• Schienen müssen die Platten sicher halten, um ein Verschieben oder Lösen zu verhindern.

• Mit Grundstrukturen:

• Anschlüsse an Untergründe (z. B. Dachhalterungen) müssen Lasten wirksam übertragen.

• Passen Sie die Installationsmethoden (z. B. Spreizdübel, chemische Anker, Schweißen) an die strukturellen Eigenschaften des Daches an.

• Beispiel:

• Für Paneele mit Bolzenmontagesystemen sind vorgebohrte Schienen erforderlich, die zum Bolzenmuster passen.

• Auf Klemmen montierte Systeme benötigen Schienenabmessungen und Profile, die so ausgelegt sind, dass sie genau zu den Klemmen passen.

6. Wichtige Überlegungen

• Passen Sie Schienenmaterial und -spezifikationen an die Umgebungsbedingungen und den Projektumfang an.

• Priorisieren Sie Systeme, die die Installationskomplexität minimieren und die Haltbarkeit maximieren.

• Bestätigen Sie die Kompatibilität mit allen PV-Systemkomponenten für eine nahtlose Integration und langfristige Leistung.
